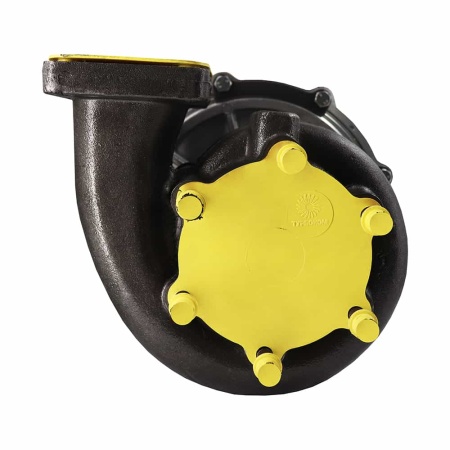

ТКР 100 01 правый применяется на дизельных двигателях ЯМЗ-240НМ2-ос.к.,-1,-2; ЯМЗ-240ПМ2-ос.к..
Важной особенностью двигателей ЯМЗ-240 является парное расположение, а следовательно, и парная установка турбокомпрессоров, которые отличаются между собой углом разворота корпуса компрессора и турбины:
- ТКР 100 01 правый;
- ТКР 100 02 левый.
ТКР 100 01 правый устанавливается на карьерные самосвалы БЕЛАЗ.
Полный список применяемости турбины ТКР 100 01 правый представлен ниже:
Модель | Двигатель |
БелАЗ-75485, -75486, -75487, -75489 | ЯМЗ-240НМ2-ос.к.,-1,-2 |
БелАЗ-7547; БелАЗ-75485, -75486, -75487, -75489 | ЯМЗ-240НМ2-ос.к.,-1,-2 |
БелАЗ-7540А, -75401, -75406, -75409 | ЯМЗ-240ПМ2-ос.к. |
Турбина ТКР 100 01 правый изготавливается заводом «Турбоком-Инвест» с углом разворота корпуса компрессора (α°=313,5) и турбины (β°=315) относительно оси подвода слива масла и коэффициентом полезного действия (КПД) - 0,64.
ТКР 100 01 правый поставляется в фирменной упаковке, набором прокладок, шпилек (если это предусмотрено конструктивно), гарантией и инструкцией по установке.
Турбокомпрессор ТКР 100 01 правый является взаимозаменяемым аналогом Турботехники ТКР 100-01П, CZ К36-88-01.
Производство
|
Турбоком |
Масса, кг
|
16,7 |
Модель ТКР
|
ТКР-100-01П / 02Л |
Двигатель
|
ЯМЗ-240НМ2-ос.к.,-1,-2; ЯМЗ-240ПМ2-ос.к. |
Техника
|
БелАЗ-75485, -75486, -75487, -75489, БелАЗ-7547; БелАЗ-75485, -75486, -75487, -75489, БелАЗ-7540А, -75401, -75406, -75409 |
Угол разворота α°
|
315,5 |
Угол разворота β°
|
315 |
Диаметр колеса компрессора (мм)
|
102/68,3 |
Диаметр колеса турбины (мм)
|
96,5/86,6 |
Частота вращения вала ротора (об/мин)
|
50000 |
Максимальная степень повышения давления
|
1.8 |
Производительность кг/с (м3/ч)
|
0,25-0,35 |
Допустимая температура газов перед турбиной С° без огр. по времени
|
650 |
Адиабатический КПД компрессора (max)
|
0,8 |
Эффективный КПД турбины (max)
|
0,64 |
