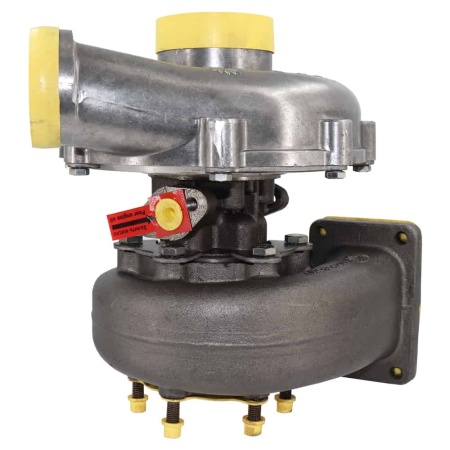

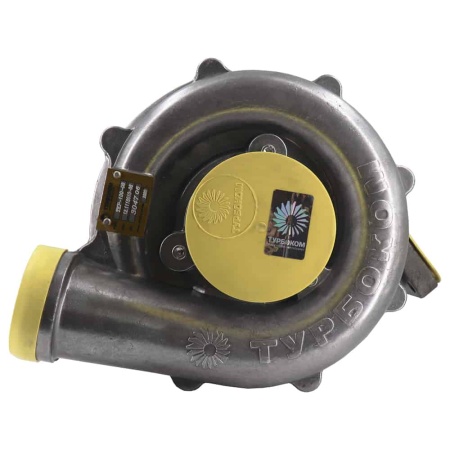

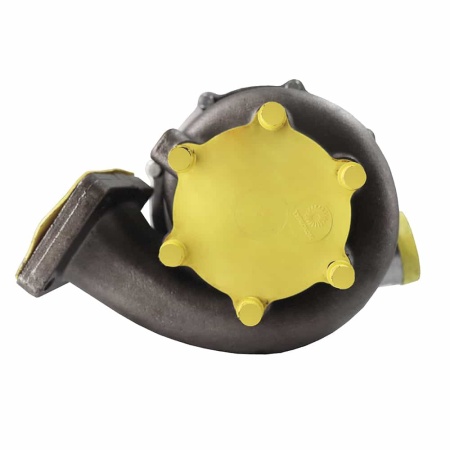

ТКР 100 08 правый применяется на 12-цилиндровых дизельных двигателях ЯМЗ-850.10, ЯМЗ-850.10-01.
Важной особенностью двигателей серии ЯМЗ-850.10, ЯМЗ 850.10-01 является парное расположение, а следовательно, и парная установка турбокомпрессоров, которые отличаются между собой углом разворота корпуса компрессора и турбины:
- ТКР 100 08 правый;
- ТКР 100 09 левый.
ТКР 100 08 правый устанавливается на промышленные тракторы и краны-трубоукладчики производства "Промтрактор".
Полный список применяемости турбины ТКР 100 08 правый представлен ниже:
Модель техники | Двигатель |
Т-35.01Я (ЯБЛ-3), кран-трубоукладчик ТГ-503Я | ЯМЗ-850.10 |
ТК-25.02, ПК-12.02 | ЯМЗ-850.10-01 |
Турбина ТКР 100 08 правый изготавливается заводом «Турбоком-Инвест» с углом разворота корпуса компрессора (α°=52,5) и турбины (β°=0) относительно оси подвода слива масла и коэффициентом полезного действия (КПД) - 0,64.
ТКР 100 08 правый поставляется в фирменной упаковке, набором прокладок, шпилек (если это предусмотрено конструктивно), гарантией и инструкцией по установке.
Турбокомпрессор ТКР 100 08 правый является взаимозаменяемым аналогом Турботехники ТКР 100-08П.
Производство
|
Турбоком |
Масса, кг
|
16,7 |
Модель ТКР
|
ТКР-100-08П / 09Л |
Двигатель
|
ЯМЗ-850.10, ЯМЗ-850.10-01 |
Техника
|
Т-35.01Я (ЯБЛ-3), ТГ-503Я, ТК-25.02, ПК-12.02 |
Угол разворота α°
|
52,5 |
Диаметр колеса компрессора (мм)
|
102/68,3 |
Диаметр колеса турбины (мм)
|
96,5/86,6 |
Частота вращения вала ротора (об/мин)
|
50000 |
Максимальная степень повышения давления
|
1.8 |
Производительность кг/с (м3/ч)
|
0,25-0,35 |
Допустимая температура газов перед турбиной С° без огр. по времени
|
650 |
Адиабатический КПД компрессора (max)
|
0,8 |
Эффективный КПД турбины (max)
|
0,64 |
